Montage et réglage d'un Transceiver ELECRAFT K3


J'ai construit mon premier K2 avec beaucoup de plaisir. J'ai même renouvelé l'expérience pour mon frère (F4CPF) et quelques amis, toujours avec le même plaisir.
Elecraft propose un matériel de qualité, une méthode de construction pas à pas très bien faite et un service après vente à la hauteur.
En trafiquant (CW QRP) j'ai découvert un transceiver pratique, très performant, en particulier au niveau de la réception. Son utilisation en expédition à Mayotte, TO8MZ ,a été un vrai bonheur (un plus pour la bande passante variable, le split, le keyer...) et les performances, au niveau annoncé par le constructeur.

La sortie du K3 ne pouvait me laisser indifférent.
Les caractéristiques
Décision prise avec mon frère Richard F4CPF en février 2008 de commander un K3 QRO (100 W) pour lui un K3 QRP pour moi.
Mais, patience, la liste d'attente est d'au moins 4 mois !!
Après échange de mail avec Lisa Jones et Katie Hofstetter (Elecraft sales) l'expédition depuis les USA est fixée au 19 juillet.
Le 21 juillet le colis est à Clermont-Ferrand.

I - Déballage :

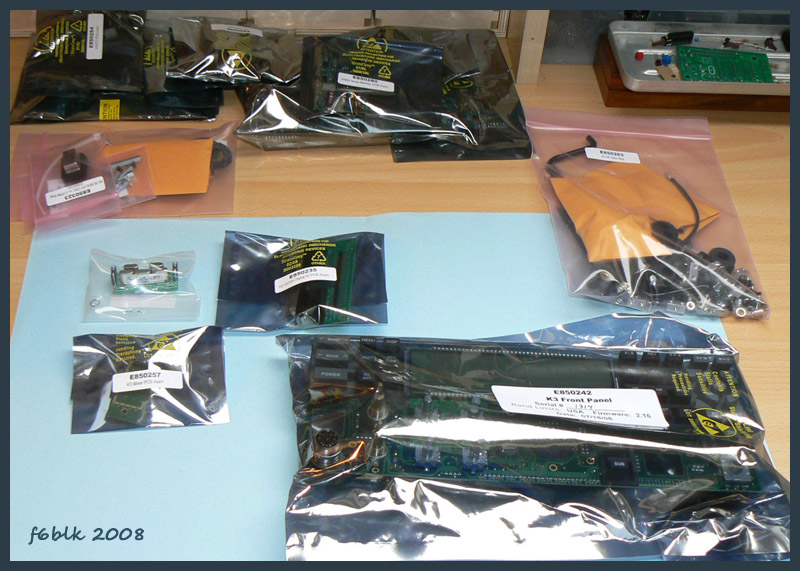

Emballage soigné. A l'intérieur du colis... 7 paquets. Trois pour chaque K3 + un pour le PA 100 watts.
La documentation est importante :
  • Manuel de montage : K3 Kit assembly manual
  • Manuel de configuration et d'exploitation : Owner's manual.
  • Manuel de montage du PA KPA3 100-watt amplifier option installation instructions.
  • Les "Errata"... pour chaque manuel !


II - Inventaire :
Etape la moins passionnante mais incontournable au cas où il manquerait quelque chose ! Pas de mauvaise surprise. Nous découvrons même un sachet de "secours" de vis, écrous, rondelles, entretoises, etc... supplémentaires.
Tous les modules ESD c'est à dire "sensibles" aux décharges d'électricité statique, sont enfermés dans des sachets en mylar.

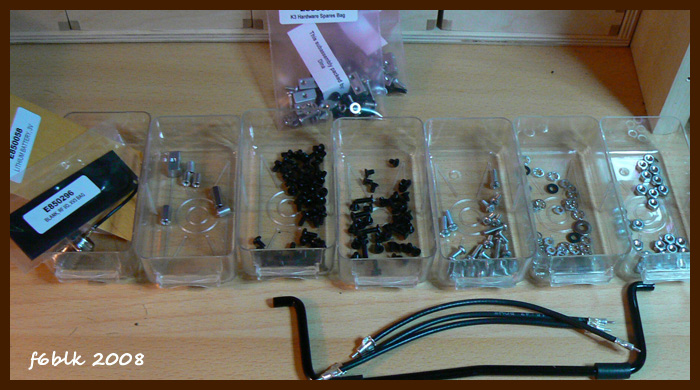

Tri des différents modèles de vis, rondelles, etc...
Répartition dans des petits bacs en plexi.


Attention !
Veiller à bien identifier la visserie (utilité de la réglette ou du pied à coulisse) ainsi que les deux types de rondelles bloquantes (Lock Wahers) "split" et "inside tooth". Le risque de court-circuit en cas d'inversion entre les deux types de rondelles, n'est pas négligeable.



III - Montage :


    1- Outillage :
    • un bracelet antistatique Obligatoire !! En aucun cas se relier directement à la terre avec un simple bout de fil électrique (risque d'électrocution). Une résistance d'un mégohm doit être interposée entre l'opérateur et la terre. C'est le cas dans les bracelets antistatiques,
    • tournevis Philips # 0, tounevis Philips # 1,
    • pince à long bec,
    • Pince plate,
    • cutter,
    • pied à coulisse ou réglette,
    • multimètre digital,
    • antenne fictive 50 ohms,
    • wattmètre,
    • alimentation 13,8 volts (DC), 6ampères pour K3 ou 25 ampères pour K3 100 watts
    • générateur HF (facultatif mais bien utile)

    2- Assemblage
    Avant de commencer l'assemblage, corriger le manuel à l'aide de l'errata et mettre le bracelet antistatique.
    L'assemblage en lui-même ne pose pas de réelles difficultés si ce n'est d'être très attentif

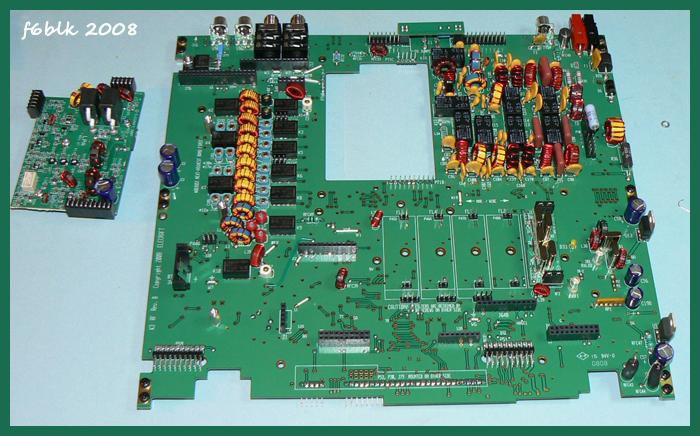

Platines RF Board (à droite) et LPA Board (à gauche)

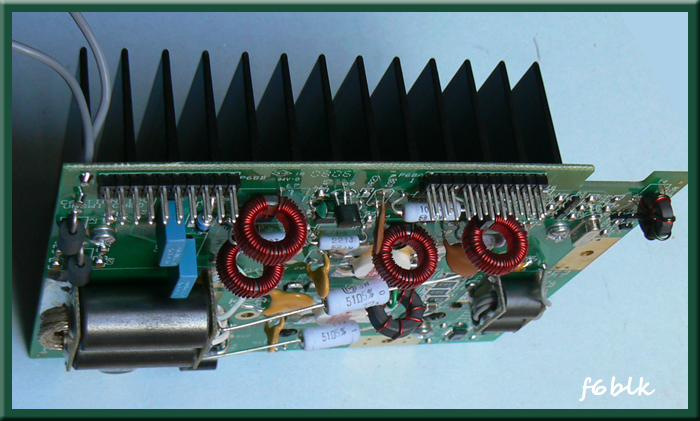

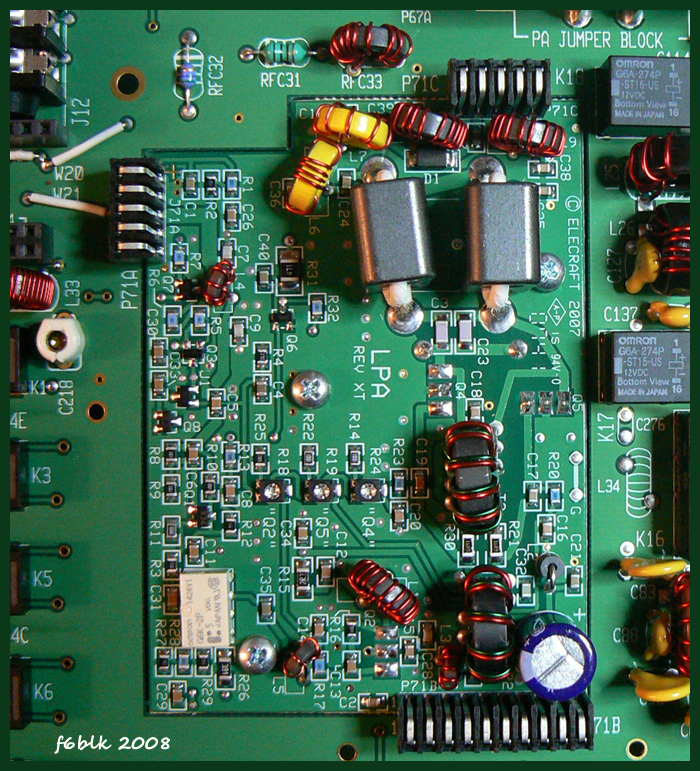

LPA Board : platine du PA QRP (Low Power Amplifier) qui s'insère dans la découpe de la platine RF Board

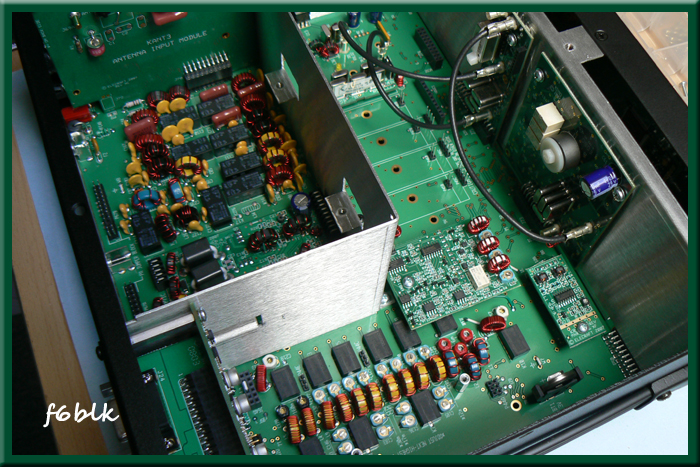

La platine LPA Board insérée.

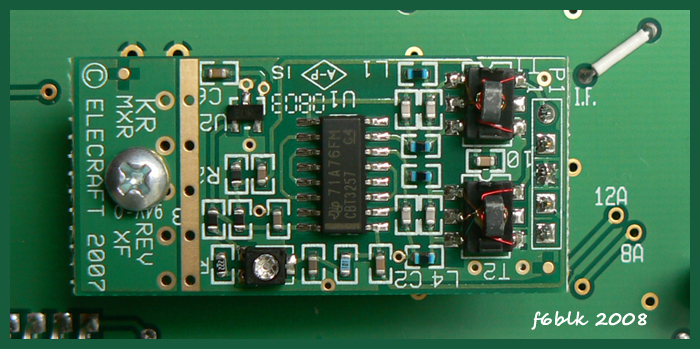

La platine K3 mixer Board.



La platine KNB3 Noise Blanker Board

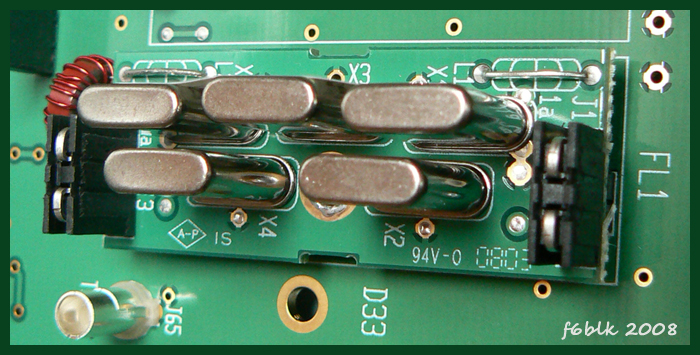

Le filtre standard 5 pôles 2.7 kHz KFL3A-2.7K



A propos des filtres :
  • il vaut mieux choisir, à la commande, le remplacement du filtre standard par un filtre 8 pôles KFLA3-2.8K
  • Pour les amateurs de CW ne pas hésiter à installer un filtre 8 pôles plus étroit. J'ai installé un KFL3A-250. C'est parfait !

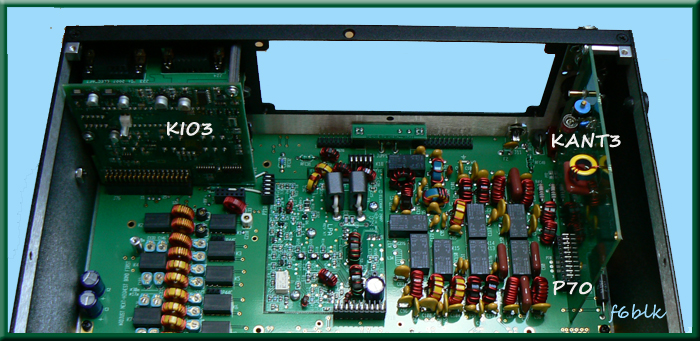

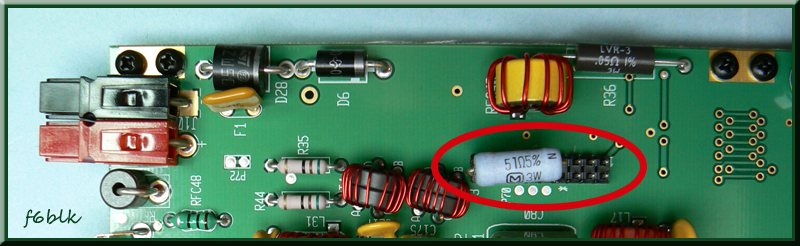

>>>>> Sur la platine RF Board d'un K3 nous avons découvert cette résistance 51 ohms insérée dans le connecteur P70. Elle doit être retirée afin d'installer correctement la platine KANT3. Cette résistance sert aux réglages en atelier. Vous pouvez l'utiliser pour faire une charge fictive de 3 watts !!

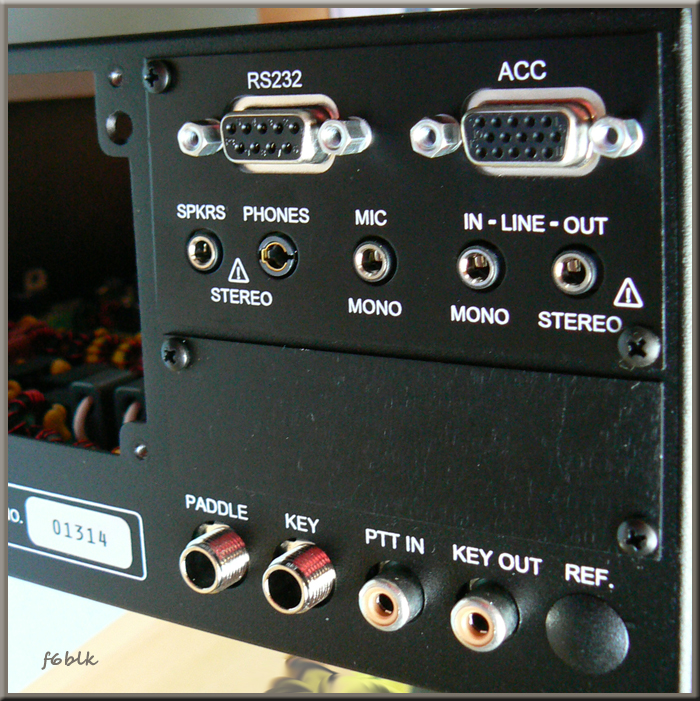

Les connecteurs de la platine KIO3

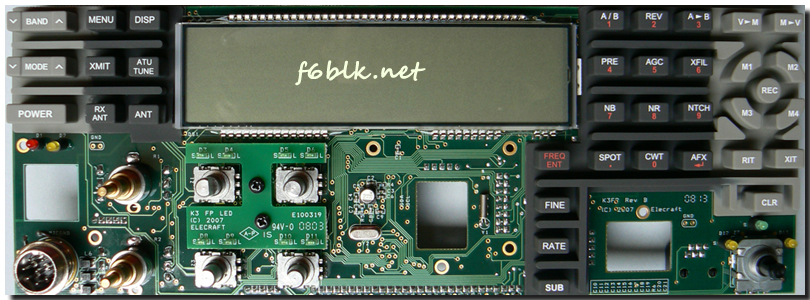

Montage des platines Front panel et DSP : Attention c'est le seul moment délicat du montage
  • attention aux entretoises, il y a trois modèles différents !
  • les vis 2-56 1/4" sont dans une enveloppe séparées ( E850341)
  • lors de l'installation de la platine DSP à l'arrière de la platine Front panel, procéder lentement en vérifiant bien que les connecteurs sont parfaitement alignés. En cas de fausse man½uvre (broche tordue d'un connecteur...), il est extrêmement difficile de désolidariser les platines.
