Schémas et circuits du générateur Ham Géné F6EHJ

PROTEUS :

Schémas ISIS

- schéma principal
- schéma poussoir/codeur

CI ARES (les CI côté cuivre sont vu par transparence)

- CI général

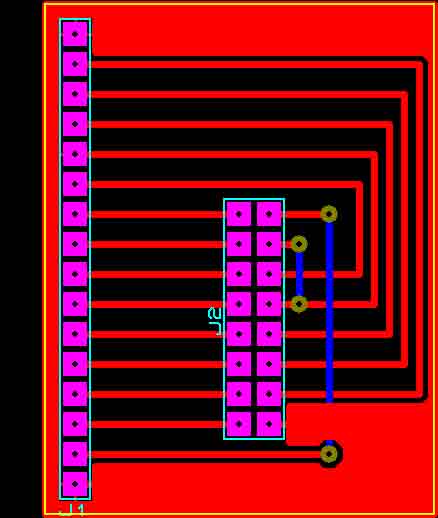

- CI LCD
- CI poussoir/codeur


BITMAP Schémas

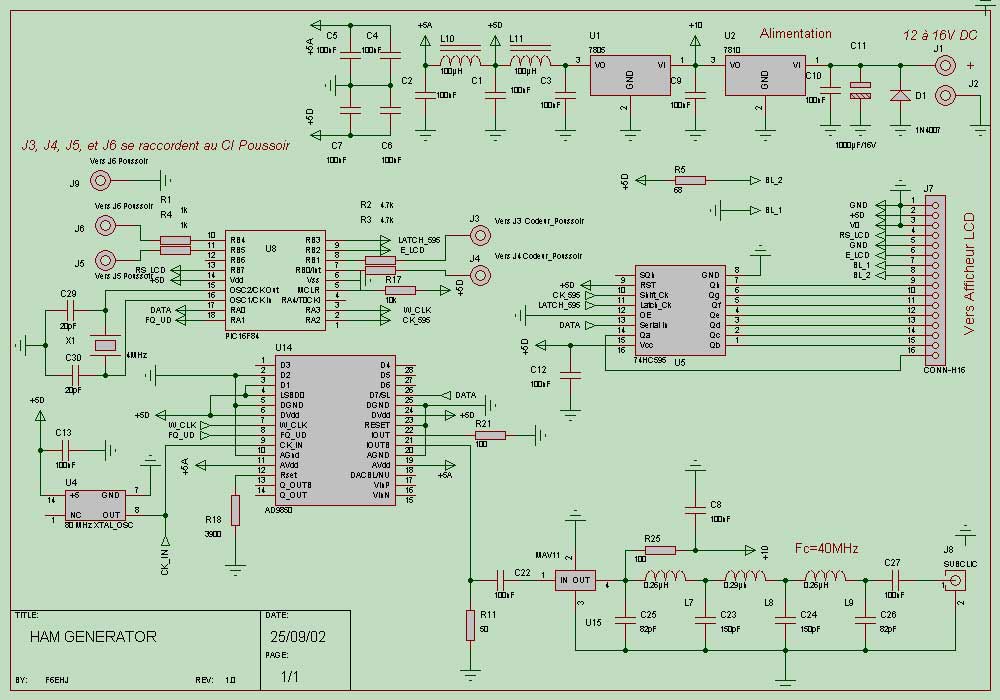

- schéma principal

BITMAP typons CI

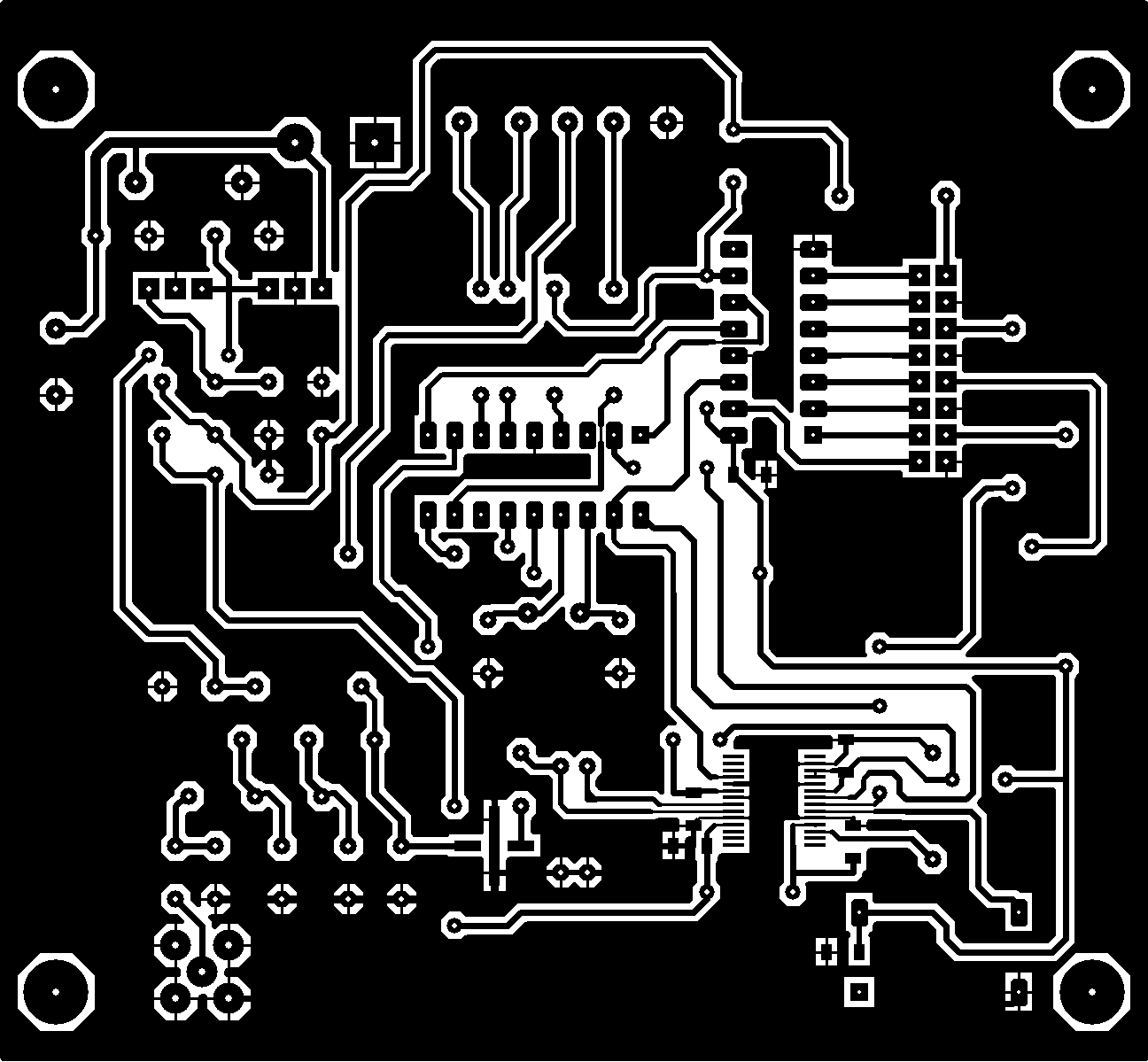

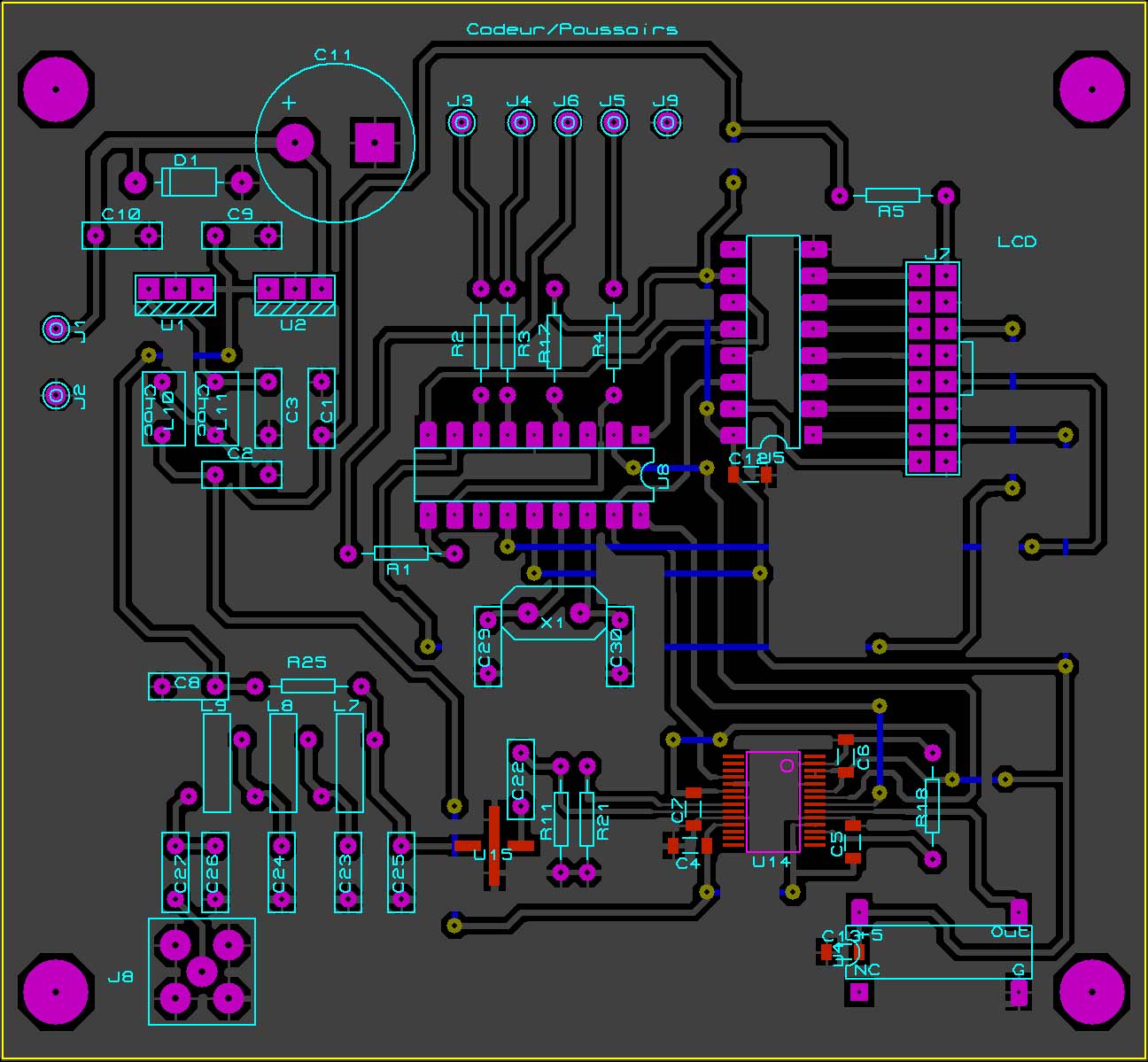

- CI général - CI composant et strap (vu côté composants)

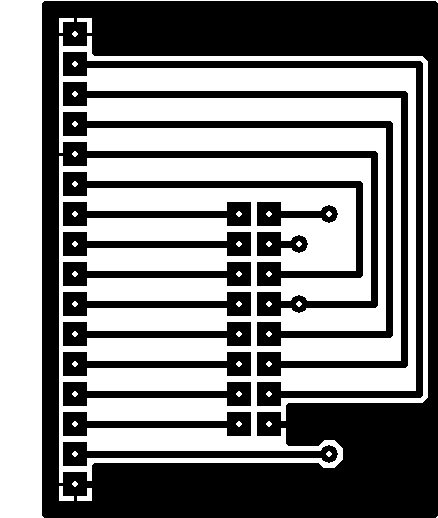

- CI LCD -CI Composants LCD
- CI poussoir/codeur - CI Composant poussoir

Pour enregistrer les fichiers en local sur votre disque, faire clic droit, puis
 »Enregistrer la cible sous… »

Bonne réalisation…
