8G 1660




Le 8G-1660 est un vrai récepteur à couverture générale.
Il permet la réception des signaux radio, des grandes ondes aux ondes courtes, sans trou, soit de 70 kc/s à 40 Mc/s, en huit sous-gammes.


Le 8G de premiÚre génération


Il s'agit du premier récepteur à couverture générale de type 19".
Vu les composants utilisés et sa conception, il est en effet antérieur au 7G-1480.
Apparemment il a été construit à peu d'exemplaires (200/300 ?).

La couleur jaune "sable" est inhabituelle pour les postes A.M.E. et ne permet pas de dire quels étaient les utilisateurs d'autant qu'il n'y a pas de plaque signalétique sur le récepteur de B. Velle ni sur le mien.


Référence usine : RE/G 2450

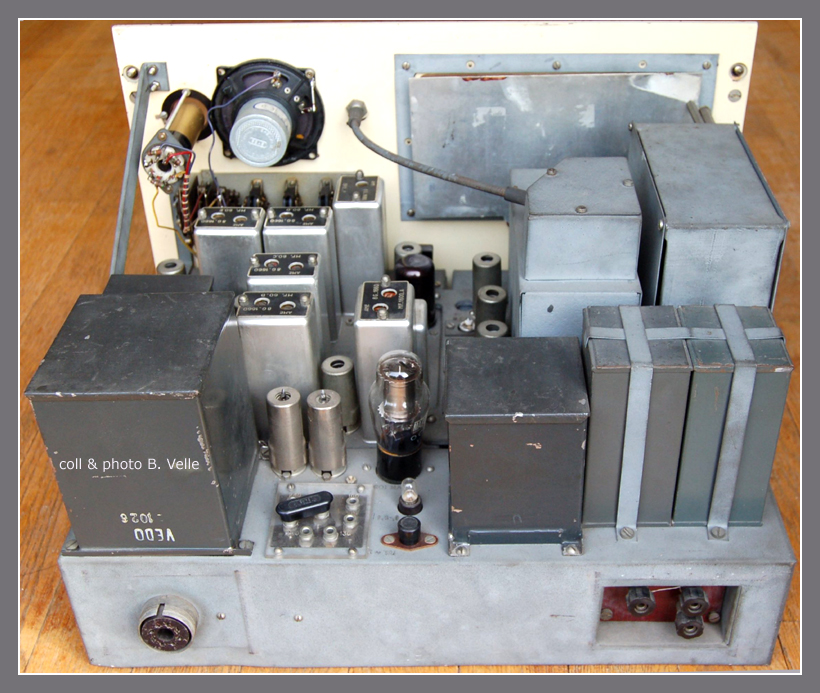

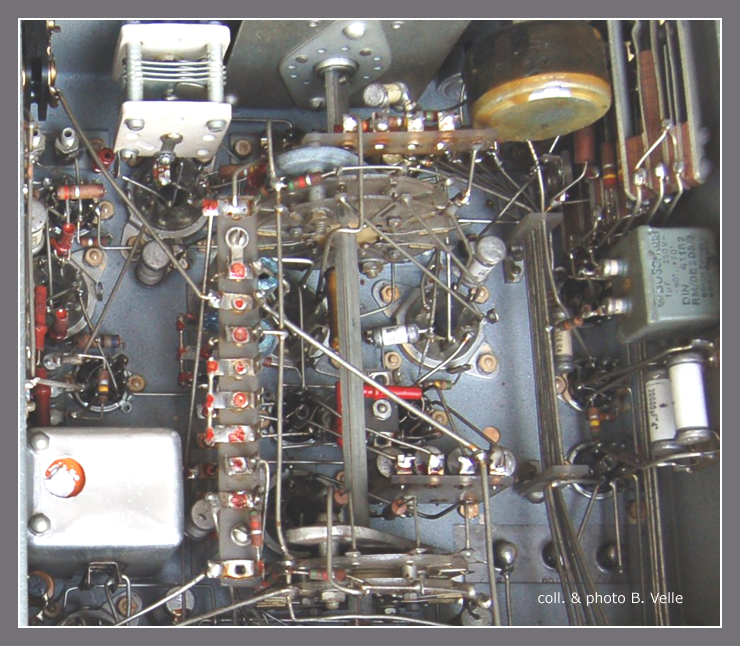

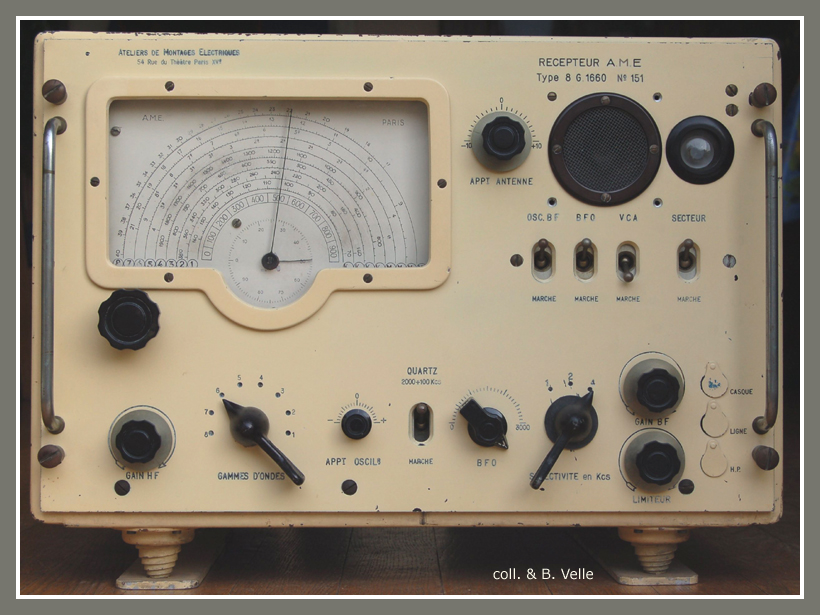

Le récepteur de B. Velle s.n. # 151

Photo B. Velle, avec son aimable autorisation


Photo B. Velle, avec son aimable autorisation


Photo B. Velle, avec son aimable autorisation
Cliquer pour visiter le Site de B. Velle.

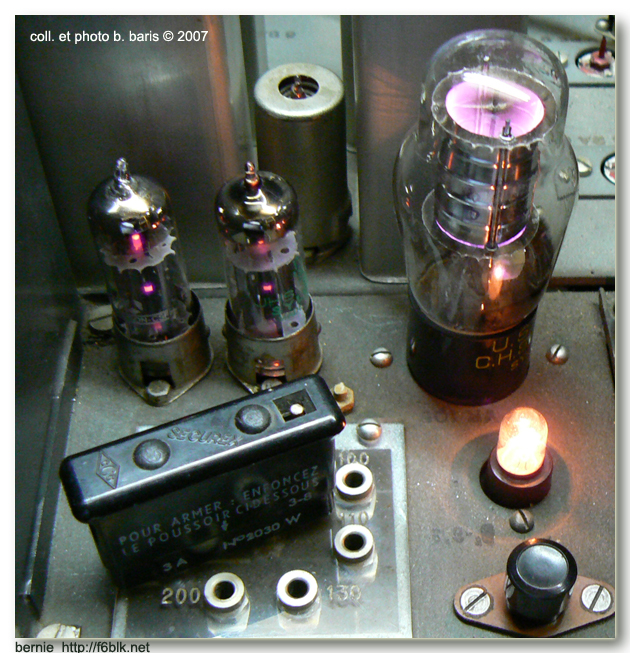

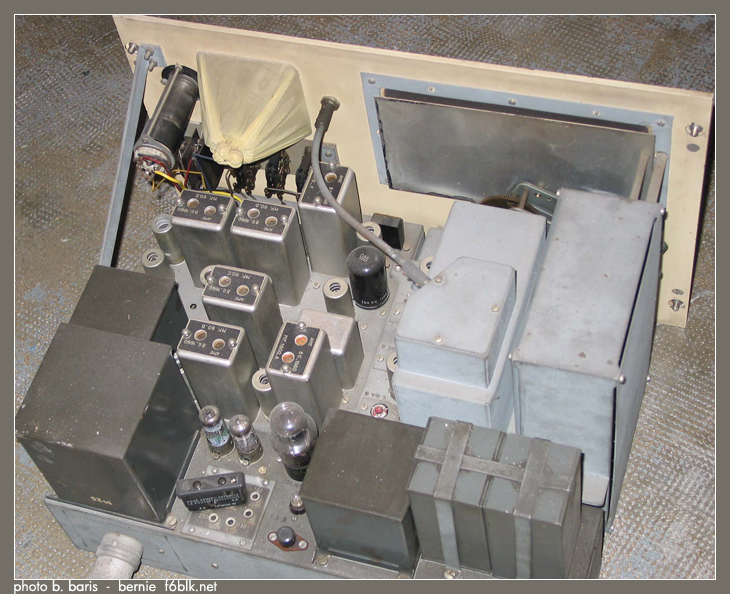

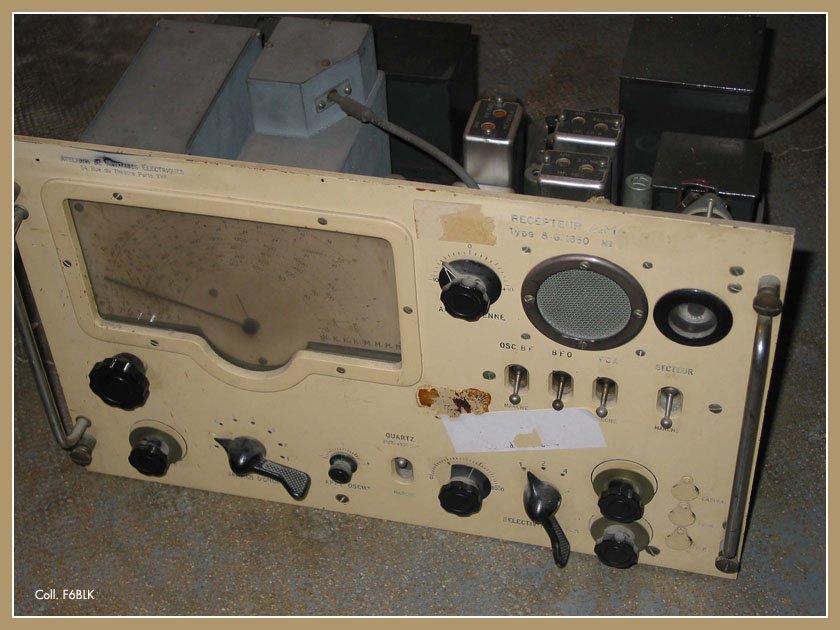

Le récepteur de F6BLK s.n. # 145






Le bloc HF et ses trois étages, vu par dessous.



cliquer sur la photo pour l'agrandir


Les bobinages du bloc HF vu sur le coté.
Les blocs HF sont amovibles comme sur l'AME 7G 1680.
La disposition est d'ailleurs identique.



cliquer sur la photo pour l'agrandir


Le câblage en fil nu que l'on retrouve sur le 7G 1680. Une spécialité A.M.E. !!



cliquer sur la photo pour l'agrandir




Restauration



Cliquer sur la photo...










Le 8G de deuxiÚme génération

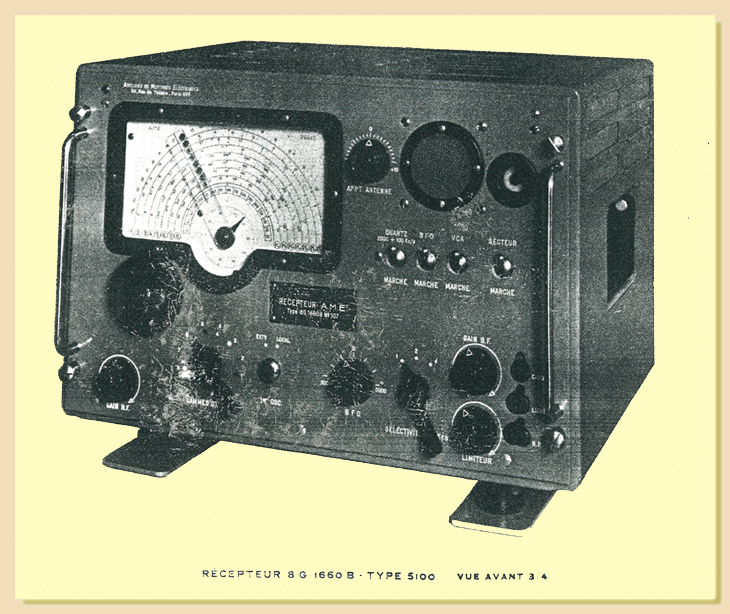

  • le RE/G 5100

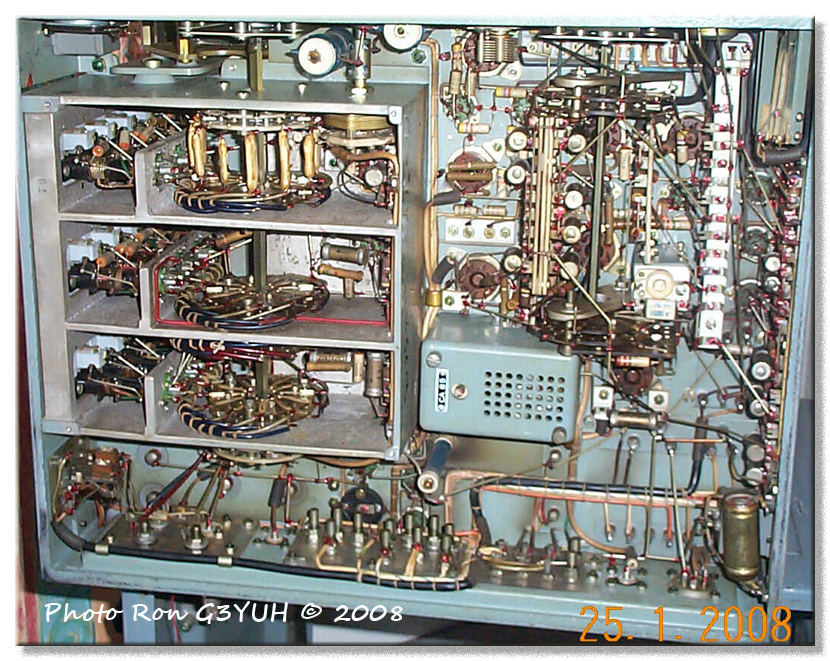

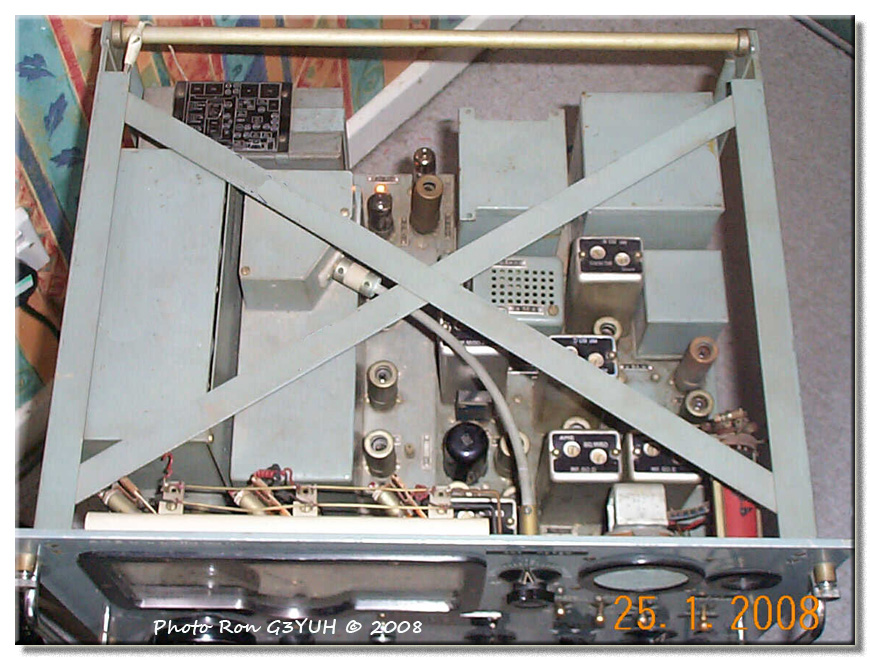

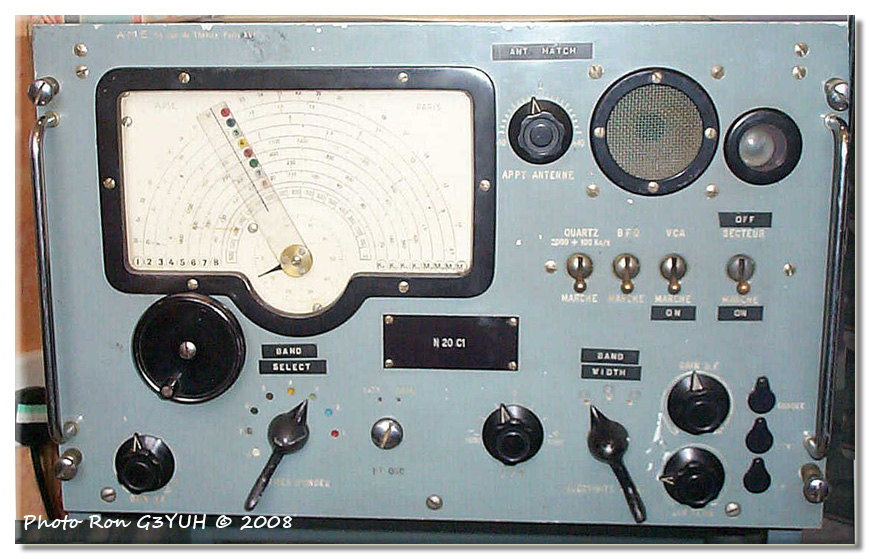

    Merci à notre ami Ron Ayling G3YUH, heureux possesseur d'un AME 1660 type II.
    FrÚre jumeau du RR10 si ce n'est le deuxiڜme changement de fréquence sur 60 kc/s.

    Ron est passionné par le QRP et a réalisé quelques magnifiques TX et RX.
    Son site vaut le détour. Cliquer sur
    G3YUH











    Le 8G 1480


  • le RE/G 3950
